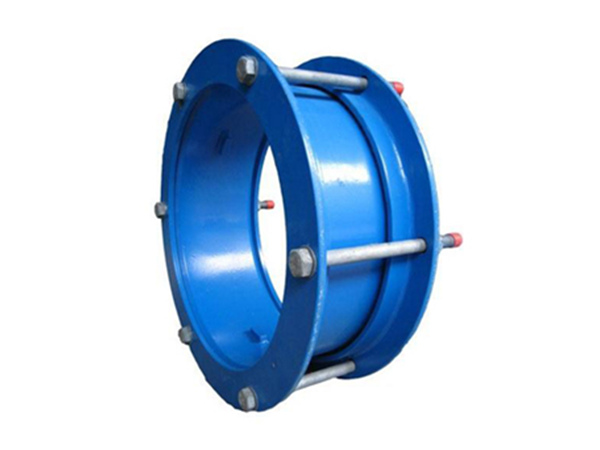

SSJB(AY)压盖式松套伸缩接头优点：安装方便快捷、无需焊接。能够通过压盖与本体的相互挤压，造成密封圈的变形从而实现在补偿管道轴向位移的同时保证管道线路的高度密封。并且由于它采用的是柔性连接，能够大大降低管道线路的振动和噪音的影响。SSJB(AY)压盖式松套伸缩接头适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。
产品特点：
1、能够实现管道线路轴向位移的补偿。并且单从结构上讲它的伸缩量会是松套伸缩接头的两倍，具有更大的轴向补偿量。
2、在一定程度上降振减噪，保护管道。
3、结构简单，安装方便，易于维护和保养。
技术参数列表
序号 | 名称 | 数量 | 材料 |
1 | 压盖 | 2 | QT400-15、Q235A、ZG230-450、1Cr13、20 |
2 | 套筒 | 1 | Q235A、20、16Mn、1Cr18Ni9Ti |
3 | 密封圈 | 2 | NBR、CR、FPM、NR |
4 | 螺柱 | n | Q235A、35、1Cr18Ni9Ti |
5 | 螺母 | n | Q235A、20、1Cr18Ni9Ti |
型号规格
公称通径 | 管子外径 | 外形尺寸 | n-Th. | |||||
短型 | 长型 | D | 0.25-1.6 | 2.5-6.4 | ||||
L1 | L | L1 | L | |||||
65 | 76 | 120 |
148 | 180 | 208 | 155 | 4-M12 | 4-M12 |
80 | 89 | 165 | ||||||
100 | 108 | 190 | 4-M16 | |||||
114 | 195 | |||||||
125 | 140 | 225 | ||||||
150 | 159 | 160 | 220 | 245 | 4-M16 | 6-M16 | ||
168 | 255 | |||||||
200 | 219 | 310 | ||||||
225 | 245 | 335 | ||||||
250 | 273 | 163 | 223 | 375 | 6-M20 | 8-M20 | ||
300 | 325 | 160 | 213 | 220 | 273 | 440 | 10-M20
| |
350 | 355 | 470 | 8-M20 | |||||
377 | 490 | |||||||
400 | 406 | 520 | ||||||
426 | 540 | |||||||
450 | 457 | 570 | 10-M20 | 12-M20 | ||||
480 | 590 | |||||||
500 | 508 | 625 | ||||||
530 | 645 | |||||||
600 | 610 | 730 | ||||||
630 | 750 | |||||||
700 | 720 | 850 | 12-M20 | 14-M20 | ||||
800 | 820 | 230 |
295 | 290
| 335 | 965 | 12-M24 | 16-M24 |
900 | 920 | 1065 | 14-M24 | 18-M24 | ||||
1000 | 1020 | 1165 | ||||||
1200 | 1220 | 1365 | 16-M24 | 20-M24 | ||||
1400 | 1420 | 310 | 370
| 1590 | 18-M27 | 24-M27 | ||
1500 | 1520 | 1690 | ||||||
1600 | 1620 | 1795 | 20-M27 | 28-M27 | ||||
1800 | 1820 | 2000 | 22-M27 | 30-M30 | ||||
2000 | 2020 | 2200 | 24-M27 | 32-M30 | ||||
2200 | 2220 | 320 | 380 | 2420 | 26-M30 | |||
2400 | 2420 | 2635 | 28-M30 | |||||
注：其他型号请咨询。
